Encoder rotativo de medição de ângulo de alta precisão com interruptor incorporado

Informações detalhadas

Descrição do produto

Informações detalhadas

Documento:

Folheto PDF do produto

Modelo N.O.:

EC11A01V01

Modo do Readout:

CONTATO

Sistema de Operação:

Tipo da escova de contato

Saída de sinal:

Voltagem de saída

Axle Sleeve Type:

Tipo vazio

Pacote:

Formulário de instalação:

Axle Sleeve Type

Marca:

Taowaves

Axonia:

Pacote de transporte:

caixa de cartão

Especificação:

11 mm

Marca comercial:

Taowaves

Origem:

China

Personalização:

Disponível

Tipo:

Codificador giratório

Princípio de funcionamento:

Incremental

Destacar:

Encoder Rotativo com Interruptor Embutido

Encoder rotativo de alta precisão

Encoder Rotativo para Medição de Ângulo

Descrição do produto

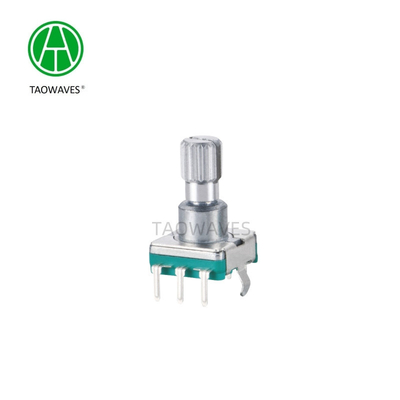

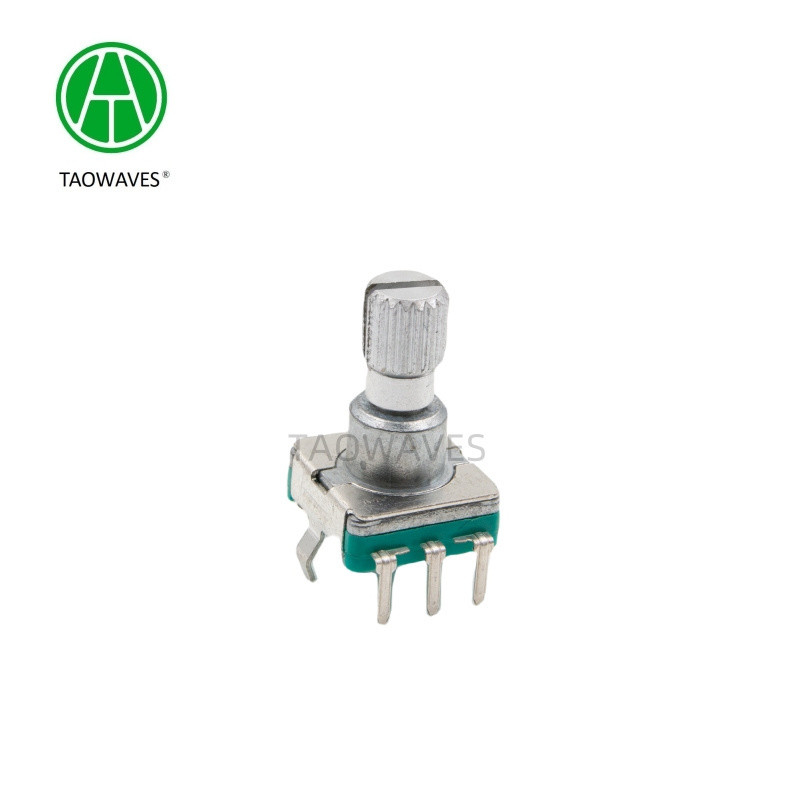

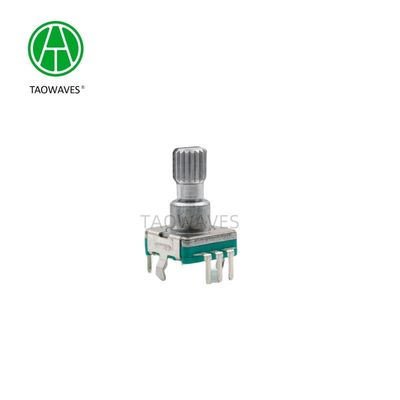

Encoder rotativo incremental de eixo metálico de 11mm

EC11A01V01
Tipo: Encoder Incremental
Tamanho: 11mm
Curso do interruptor: sem/0,5mm
Impulsos: 8/9/15/20
Número de paradas: 0/16/18/20/30
Vida rotacional: 30.000 ciclos

Especificações do produto da série EC11

1. Características Elétricas
Tensão nominal:	DC 5V
Resolução:	8/9/15/20 impulsos/360°
Resistência de isolamento:	100MΩ Mínimo a DC 250V
Rigidez dielétrica:	1 minuto a AC300V
Diferença de fase:	8≥10ms /9≥8.9ms / 15≥5.6ms / 20≥4.0ms

2. Características Mecânicas
Ângulo rotacional total:	360° (Infinito)
Torque de parada:	2~15mN.m.(20~150gf.cm)
Oscilação do eixo:	0.7*L/30mm p-p Máx (L: altura de montagem)
Resistência de tração e compressão do eixo	8KG
Força de operação do interruptor:	500±200gf
Curso do interruptor:	0,5±0,3 mm

3. Características de Durabilidade
Vida rotacional:	30.000 ciclos
Vida útil de pressão:	30.000 ciclos
Faixa de temperatura de operação:	-30ºC a +80ºC
Faixa de temperatura de armazenamento:	-40ºC a +85ºC

Nossa Fábrica
Encoder rotativo de medição de ângulo de alta precisão com interruptor incorporado 1

FQA:
1. Quais são as vantagens da sua fábrica?
Nossa fábrica possui oficina de fabricação de moldes, oficina de moldagem por injeção de plástico e centro de torno. 80% das matérias-primas são fornecidas por nós mesmos para garantir que a qualidade e a velocidade de entrega sejam maiores do que as de nossos concorrentes.

2. Você oferece suporte à personalização?
Sim, a personalização é suportada, precisamos que você forneça desenhos, uso e requisitos.

3. Qual é o seu porto de envio e o prazo de pagamento?
Ex-work ou FOB Shenzhen.
30% pagos antecipadamente, 70% de saldo antes do envio por T/T. (A primeira transação requer pagamento de 100% adiantado.)

4. Qual é o seu prazo de entrega?
Levará 3 dias úteis para amostras, 7-15 dias úteis para produção em massa.

5. Posso obter amostras de você?
Uma pequena quantidade de amostras pode ser fornecida gratuitamente, mas os clientes precisam pagar o frete aéreo.

6. Qual é o seu MOQ?
Nosso MOQ é 2K. Se for um pedido de lote pequeno, o preço precisa ser aumentado apropriadamente.
