Encodificador rotativo de precisão com botão de pressão para detecção de ângulo precisa

Informações detalhadas

Descrição do produto

Informações detalhadas

Documento:

Folheto PDF do produto

Modelo N.O.:

EC11A01V01

Modo do Readout:

CONTATO

Sistema de Operação:

Tipo da escova de contato

Saída de sinal:

Voltagem de saída

Axle Sleeve Type:

Tipo vazio

Pacote:

Formulário de instalação:

Axle Sleeve Type

Marca:

Taowaves

Axonia:

Pacote de transporte:

caixa de cartão

Especificação:

11 mm

Marca comercial:

Taowaves

Origem:

China

Personalização:

Disponível

Tipo:

Codificador giratório

Princípio de funcionamento:

Incremental

Destacar:

Codificador Rotativo de Precisão

Encodificador rotativo de ângulo preciso

Encodificador rotativo do botão

Descrição do produto

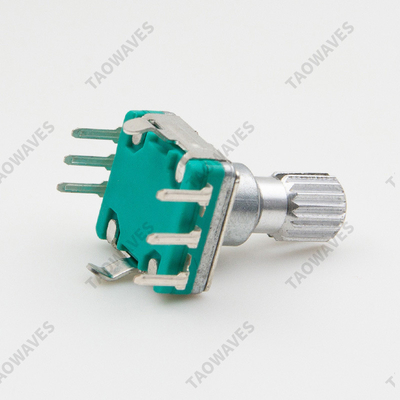

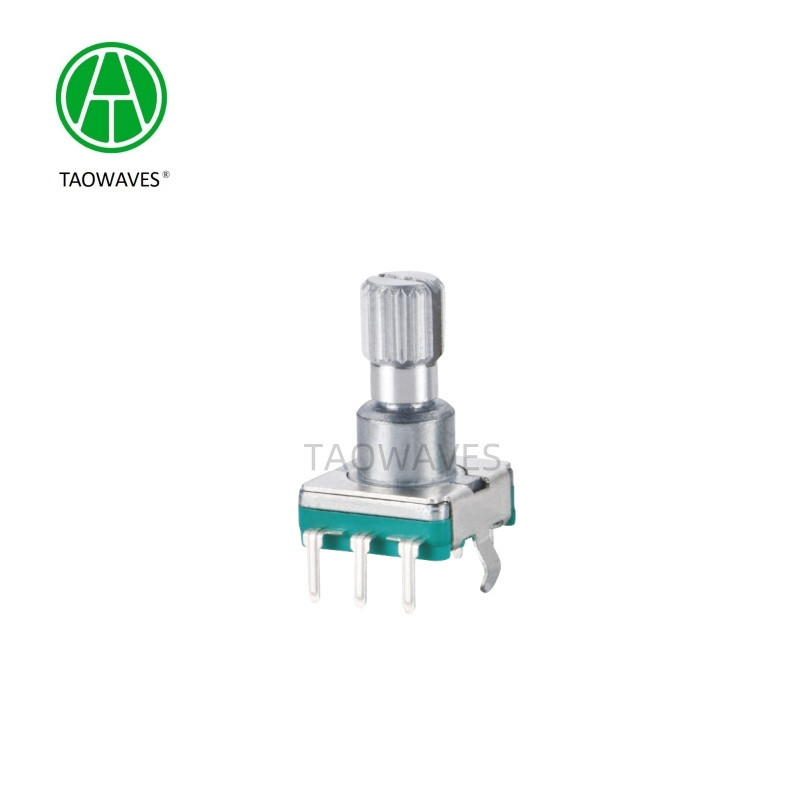

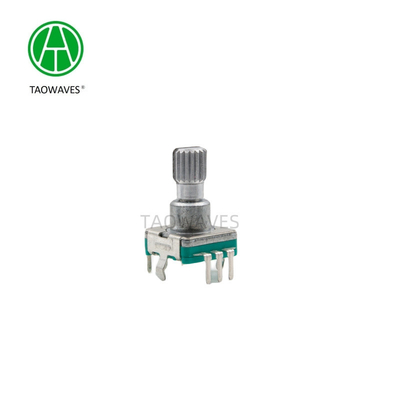

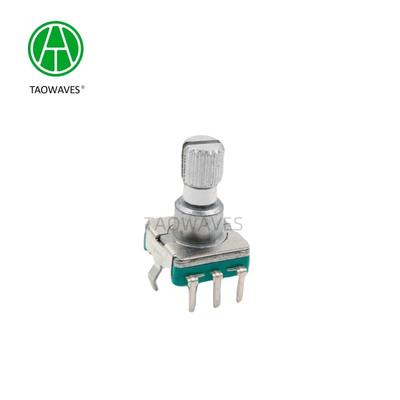

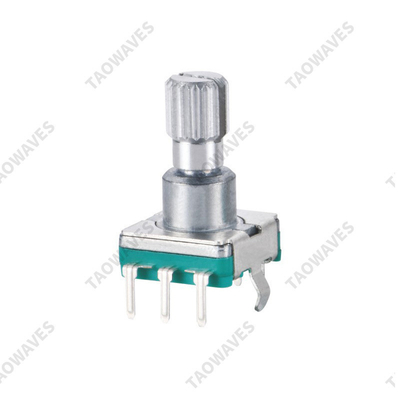

Encodificador rotativo incremental de eixo de metal de 11 mm

EC11A01V01
Tipo:Codificador incremental
Tamanho: 11 mm
Distância de travagem do interruptor: sem/0,5 mm
Pulsos: 8/9/15/20
Número de detenção: 0/16/18/20/30
Duração de rotação: 30.000 ciclos

Especificações do produto da série EC11

1Características elétricas
Voltagem nominal:	5V de corrente contínua
Resolução:	8/9/15/20 pulsos/360°
Resistência ao isolamento:	100 MΩ Min a 250 V DC
Resistência dielétrica:	1 minuto a AC300V
Diferença de fase:	8≥10ms / 9≥8.9ms / 15≥5.6ms / 20≥4.0ms

2Características mecânicas
Ângulo de correcção total:	360° (Infinito)
Torque de retenção:	2~15mN.m. ((20~150gf.cm)
Oscilação do eixo:	0.7*L/30 mm p-p Max ((L: altura de montagem)
Força de empurrão-puxa do eixo	8 kg
Função da frente do interruptor:	500±200gf
Viagem do interruptor:	0.5±0,3 mm

3Características de resistência
Duração de rotação:	30,000 ciclos
Período de vida:	30,000 ciclos
Intervalo de temperatura de funcionamento:	-30oC a +80oC
Intervalo de temperatura de armazenamento:	-40oC a +85oC

A nossa fábrica
Encodificador rotativo de precisão com botão de pressão para detecção de ângulo precisa 1

FQA:
1Quais são as vantagens da sua fábrica?
Nossa fábrica tem oficina de fabricação de moldes, oficina de moldagem por injeção de plástico e centro de torno.80% das matérias-primas são fornecidas por nós mesmos para garantir que a qualidade e a rapidez de entrega sejam superiores às dos nossos pares.

2- Suporta personalização?
Sim, a personalização é suportada, precisamos que nos forneça desenhos, uso e requisitos.

3Qual é o seu porto de embarque e prazo de pagamento?
Ex-trabalhador ou FOB Shenzhen.
30% pago antecipadamente, 70% do saldo antes do envio por T/T. ((Primeira transação requer 100% de pagamento antecipado.)

4- Quanto tempo tem?
São necessários 3 dias úteis para as amostras, 7-15 dias úteis para a produção em massa.

5- Posso obter amostras de si?
Uma pequena quantidade de amostras pode ser fornecida gratuitamente, mas os clientes precisam pagar o frete aéreo.

6- Qual é o seu MOQ?
Nosso MOQ é de 2K. Se for um pedido de pequeno lote, o preço precisa ser aumentado adequadamente.
